반도체란 무엇인가?

반도체란 무엇인가?

"반도체"라는 단어를 처음 들었을 때 대부분의 CS 엔지니어는 "아, 칩 만드는 거"라고 생각한다. 틀린 건 아니지만, 정확하지도 않다. 반도체 (Semiconductor)는 말 그대로 "반쯤 전기가 통하는 물질"이다.

세상의 물질은 전기가 잘 통하는 도체(Conductor) — 구리, 알루미늄 같은 금속 — 와 전기가 거의 안 통하는 부도체(Insulator) — 유리, 고무 —로 나뉜다. 반도체는 그 사이에 있다. 순수한 실리콘(Silicon, Si)은 상온에서 거의 전기가 안 통하지만, 여기에 불순물을 조금 넣으면(이것을 도핑,Doping이라 한다) 전기를 흘릴 수도, 막을 수도 있게 된다.
프로그래머에게 익숙한 비유를 들자면, 반도체는 일종의 하드웨어 레벨의 if문이다. 조건(전압)에 따라 전류가 흐르거나(True) 흐르지 않거나(False). 이 단순한 스위칭이 모든 디지털 컴퓨팅의 기반이다.

왜 실리콘인가?

주기율표에서 14족에 속하는 실리콘은 지구 지각에서 산소 다음으로 풍부한 원소다. 모래(SiO₂)에서 추출할 수 있으니 원료 걱정이 없다. 게르마늄(Germanium)이나 갈륨비소GaAs) 같은 대체 재료도 있지만, 실리콘은 안정적인 산화막(SiO₂)을 자연스럽게 형성한다는 결정적 장점이 있다. 이산화막이 나중에 트랜지스터의 절연체(게이트 산화막) 역할을 하기 때문에,실리콘은 반도체 산업의 절대적 주인공이 되었다.

---

트랜지스터: 0과 1을 만드는 스위치

CS 전공자라면 논리 게이트(AND, OR, NOT)부터 배웠을 것이다. 그 논리 게이트를 물리적으로 구현하는 것이 바로 트랜지스터(Transistor)다.

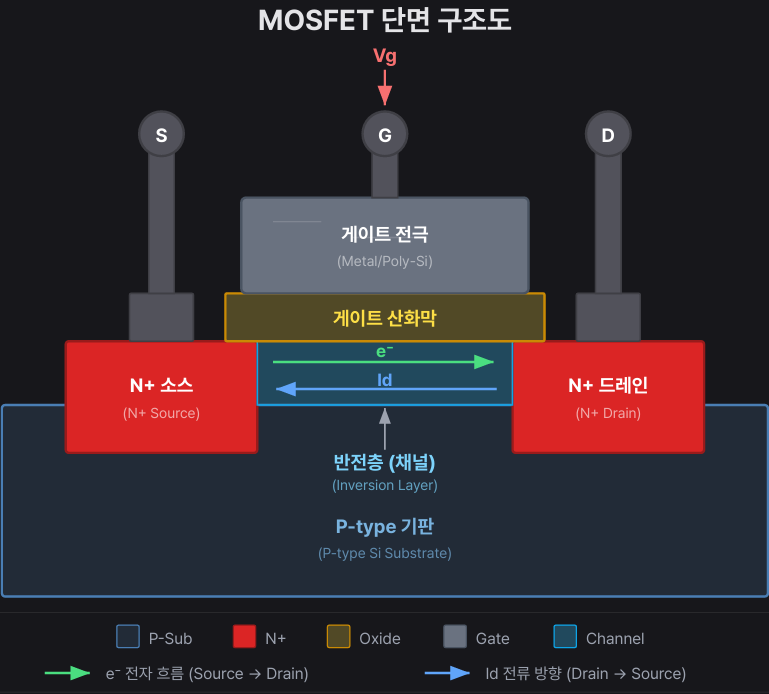

MOSFET의 구조

현대 반도체에서 사용하는 트랜지스터는 대부분 **MOSFET (Metal Oxide-Semiconductor Field-Effect Transistor)**이다. 구조는 놀라울 정도로 단순하다:

• 소스(Source): 캐리어(전하를 나르는 입자)가 출발하는 곳. "원천"이라는 뜻.
• 드레인(Drain): 캐리어가 도착하여 빠져나가는 곳. "배수구"라는 뜻.
• 게이트(Gate): 전압을 가해 캐리어의 흐름을 제어하는 "스위치"
• 채널(Channel): 소스와 드레인 사이에서 캐리어가 이동하는 통로
• 게이트 산화막(Gate Oxide): 게이트와 채널을 절연시키는 얇은 막

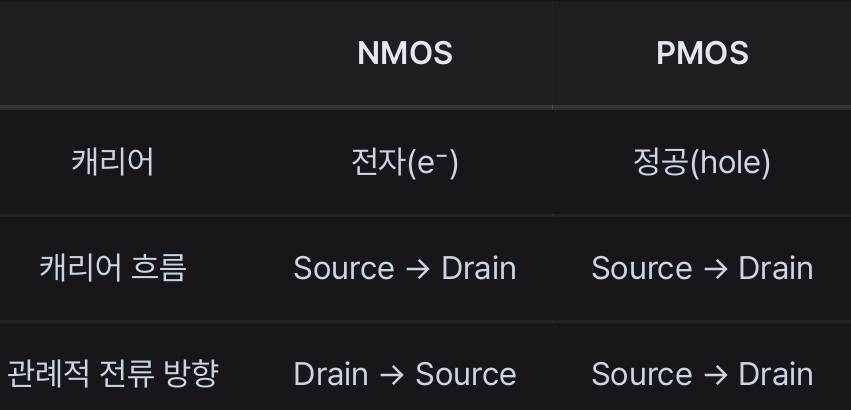

💡 왜 "소스"와 "드레인"일까? 이 이름은 캐리어의 흐름 기준으로 지어졌다. 캐리어가 솟아나오는(Source) 곳과 빠져나가는(Drain)곳이라는 뜻이다. 관례적 전류(I) 방향은 전자와 반대이므로, NMOS에서는 전류가 드레인→소스로 흐르는 것처럼 보인다. 처음에는 헷갈릴 수 있지만, "캐리어가 소스에서 출발한다"고 기억하면 된다.

게이트에 전압을 걸면 채널에 캐리어가 모여들어 전류가 흐른다(ON = 1). 전압을 빼면 전류가 끊긴다(OFF = 0). 이것이 전부다. 컴퓨터 과학에서 배운 모든 것 — OS, 네트워크, 딥러닝 — 은 결국 이 스위치 수십억 개가 초당 수십억 번 켜지고 꺼지는 것 위에서 돌아간다.

💡 사실 완전한 ON/OFF는 없다. 물리적으로 트랜지스터가 OFF일 때도 극히 미세한 전류가 흐른다. 이것을 누설 전류(Leakage Current)라 한다. 즉 0과 1은 "전류가 흐른다/안 흐른다"가 아니라, 전류량이 문턱값(Threshold)보다 큰가/작은가로 구분하는 것이다. 공정 노드가 미세해질수록 이 누설 전류가 커져서 전력 소비와 발열의 주요 원인이 된다 — 5 nm급 이하에서 누설 전류가 전체 칩 소비전력의 절반 가까이를 차지하기도 한다. 반도체 공정이 끊임없이 트랜지스터 구조를 바꿔온 이유(FinFET, GAA) 중 하나가 바로 이 누설 전류를 억제하기 위해서다.

N형과 P형

도핑하는 불순물의 종류에 따라 반도체는 두 가지 타입으로 나뉜다.

• N형(N-type): 인(Phosphorus, P)이나 비소(Arsenic, As)를 넣어 전자(electron)가 많은 상태. "Negative"의 N.
• P형(P-type): 붕소(Boron, B)를 넣어 전자가 빠진 자리인 정공(hole)이 많은 상태. "Positive"의 P.

  N형과 P형을 접합(Junction)하면 다이오드(Diode)가 되고, 이것을 더조합하면 트랜지스터가 된다. CMOS(Complementary MOS) 기술은 N형 MOSFET(NMOS)과 P형 MOSFET(PMOS)을 상보적(Complementary)으로 조합하여 논리 게이트를 만든다. 이 방식이 전력소비를 극적으로 줄여주기 때문에, 오늘날 거의 모든 디지털 칩이 CMOS 기반이다.

---

트랜지스터에서 칩까지: 집적의 여정

집적회로(IC)의 탄생

1958년, 텍사스 인스트루먼트의 잭 킬비(Jack Kilby)가 하나의 반도체기판 위에 여러 소자를 연결한 집적회로(Integrated Circuit, IC)를 만들었다. 그 전까지는 트랜지스터, 저항, 커패시터를 각각 만들어 전선으로 연결했다. 집적회로는 이것을 하나의 칩 위에 "인쇄"하는 혁명이었다.

CS 비유로 설명하면, 개별 부품을 전선으로 연결하는 것은 마이크로서비스 아키텍처에서 각 서비스를 네트워크로 연결하는 것과 비슷하다. 집적회로는 이것을 모놀리식(Monolithic) 아키텍처로 바꾼 것이다 — 모든 것이 하나의 기판 위에서 돌아가니 통신 지연이 줄고, 크기가 작아지고, 신뢰성이 올라갔다.

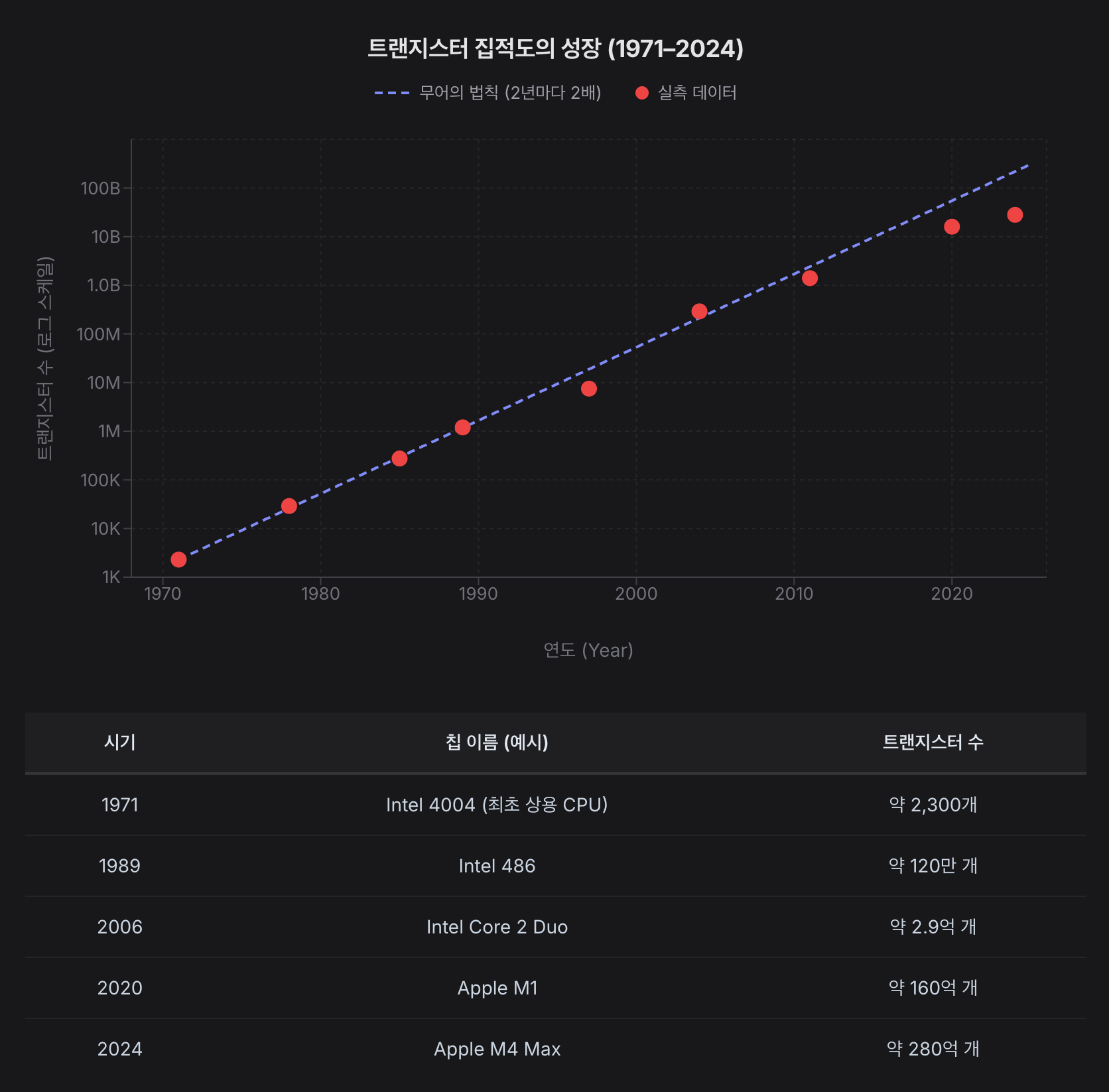

집적도의 폭발적 성장

50년 만에 트랜지스터 수가 1,000만 배 이상 증가했다. 이것이 가능했던 이유는 트랜지스터를 점점 더 작게 만드는 기술 — 바로 포토리소그래피(Photolithography) — 이 끊임없이 발전했기 때문이다. 이 블로그의 핵심 주제다.

칩이 완성되기까지

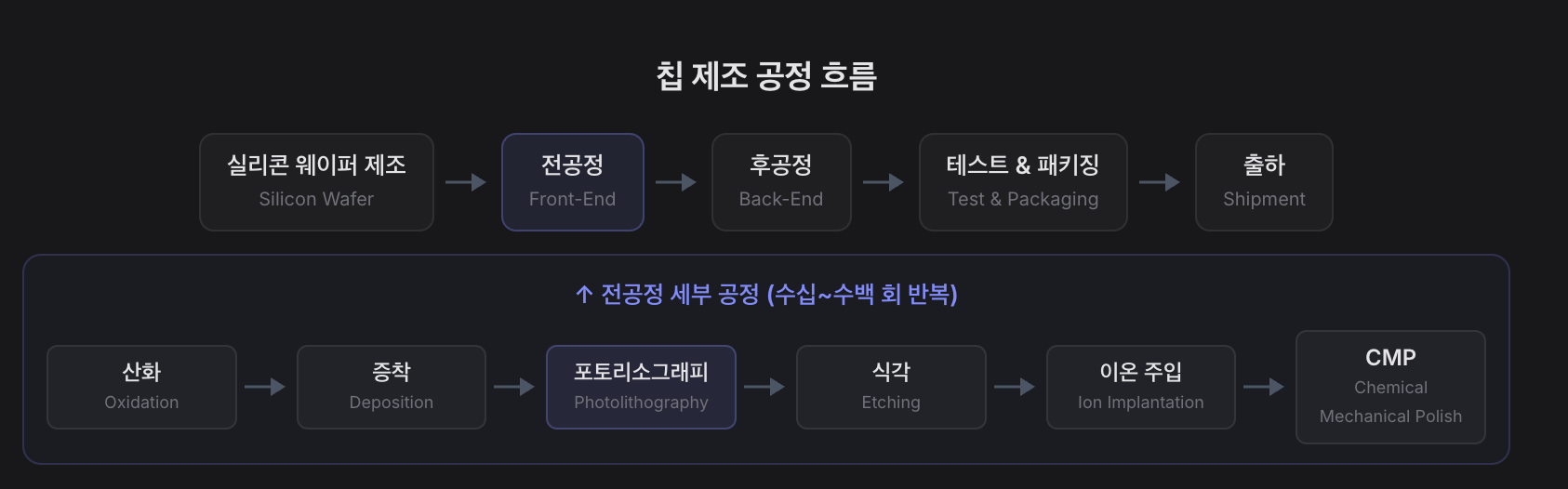

하나의 칩이 완성되려면 수백 개의 공정 단계를 거쳐야 한다. 크게 보면:

이 중에서 포토리소그래피는 회로 패턴을 웨이퍼 위에 "찍어내는" 공정으로, 전체 공정 비용의 약 30-35%를 차지하며, 공정 스텝 수로는 전체의 절반 이상을 차지하기도 한다. 최신 5 nm급 칩 하나를 만드는 데 필요한 포토리소그래피 스텝은 80회 이상이다.

---

AI 엔지니어에게 이것이 중요한 이유

"나는 소프트웨어 엔지니어인데, 왜 트랜지스터 구조까지 알아야 하지?"합리적인 질문이다. 답은 이것이다: 반도체 제조 데이터를 다루려면, 그 데이터가 어디서 왜 생성되는지 알아야 한다.

SMILE 플랫폼이 다루는 데이터는 포토리소그래피 공정에서 나온다.
Overlay(층간 정렬 오차), CD(선폭), 결함(Defect) 데이터가 전부 이 공정의 산물이다. 이 데이터의 의미를 이해하지 못하면:

• 피처 엔지니어링에서 물리적으로 말이 안 되는 조합을 만들 수 있다
• 이상치(Outlier)가 진짜 결함인지 측정 노이즈인지 구분할 수 없다
• 모델이 높은 정확도를 보여도 현장 엔지니어가 신뢰하지 않는 결과를 낼 수 있다.

도메인 지식은 AI 모델의 성능을 결정하는 것이 아니라, AI 모델이 현장에서 쓰일 수 있는지 없는지를 결정한다. 이 블로그는 도메인 지식을 최단 경로로 전달하기 위해 만들었다.

---

핵심 정리

• 반도체: 조건에 따라 전기가 통하기도, 안 통하기도 하는 물질. 하드웨어 레벨의 if문.
• 트랜지스터(MOSFET): 게이트 전압으로 ON/OFF를 제어하는 스위치. 모든 디지털 컴퓨팅의 기반.
• CMOS: NMOS + PMOS 조합. 저전력 디지털 회로의 표준.
• 집적회로(IC): 수십억 개의 트랜지스터를 하나의 칩에 집적한 것.
• 포토리소그래피: 그 집적을 가능하게 하는 핵심 공정. 이 블로그의 주인공
